Tubos Polietileno - HDPE
FABRICANTE DE NACIONAL DE TUBERÍAS Y CONEXIONES HDPE DE 20 MM 1600 MM.
Conozca a la Línea de las tuberías de Polietileno (Tubos HDPE)
Acorsa Peru, posee una gran experencia en la fabricación de tubos de HDPE para clases de presión hasta PN25. Las tuberías de HDPE/Polietileno (PE 80 y PE 100) son objeto de diversas aplicaciones y presentan ventajas técnicas y operativas significativas en función de la composición de polietileno de alta densidad (polietileno de alta densidad).
Las principales aplicaciones de Tubos de HDPE
- Las redes de distribución de gas natural y GLP, donde la tubería HDPE es ampliamente utilizada para el funcionamiento de una presión de hasta 7 bar (PE80 - a 4 bar / PE 100 - hasta 7 bar).
- Extensiones, redes de distribución, cañerías de agua, con el uso de tubos de polietileno para presiones de trabajo de hasta 25 bar.
- Emisarios de tierra, subacuáticos y aseos, desarrollado exclusivamente con tubos de HDPE/ Polietileno.
- Redes de fibra óptica, teléfono y conductos eléctricos, con el uso de tubos de HDPE en bobinas de hasta 2.000 metros (tubos de polietileno con DE de aproximadamente 40 mm).
- Redes de riego y drenaje, con importantes ventajas operativas de la utilización de tuberías de polietileno.
- Transporte de productos químicos, vertidos y residuos Los tubos de HDPE son inmunes a la corrosión y tienen una excelente resistencia química.
- El dragado y el transporte de sólidos en la minería, con grandes ventajas en el uso de tubos de HDPE con bajo efecto de ensuciamiento, resistente a la abrasión y al impacto.
- - Redes de fuego en instalaciones industriales. Los tubos de HDPE son livianos, de fácil instalación y trabajan en condiciones de hasta 25 bar.
- Redes de refrigeración con el suministro de tanto el tubo de polietileno con una sola capa o GASFLEX ® (tubo multicapa compuesto en HDPE - AL - HDPE)
Ventajas de la Tubería de Polietileno (HDPE)
Entre las ventajas de un tubo de polietileno (HDPE), algunas se destacan. El tubo de HDPE tiene una mayor variedad de diámetros y clases de presión, tiene una alta resistencia química, a la abrasión y al impacto. El tubo HDPE/polietileno es impermeable a la corrosión, tiene un bajo efecto de ensuciamiento y baja rugosidad. Caracterizado por su excelente soldabilidad y por no ser toxico, las tuberías de HDPE (polietileno) son fáciles de manejar e instalar. Más liviano y más flexible que las tuberías comunes, las tuberías de polietileno (HDPE) aún tienen una larga vida útil y excelentes características hidráulicas.
Maneras del suministro de la tubería de polietileno - HDPE:
- Rollos de 50m e 100m (DE de 20 mm a 125 mm. DE 125 mm a partir de PN 10)
- Barras de 6m a 18m
- Carreteles de até 2.000m (DE aproximado de 40 mm)
Obs.: Otras maneras del suministro de la tubería HDPE (polietileno) debe ser consultado previamente.
Las resinas usadas para la fabricación de tubos de HDPE:
- PE 80 / PE 100, con pigmentación negra para la clase de presión de hasta PN 25. Con o sin franjas para aplicación de identificación de tuberías de HDPE;
- PE 80 / PE 100, con pigmentación azul para la clase de presión hasta PN 25. No hay ninguna franja adicional para la identificación de aplicaciones tubería HDPE. Aplicación definida por el color azul de los tubos HDPE (tubo de polietileno).
- PE 80, con pigmentación amarilla de clase de presión hasta NP4. Tubos de HDPE / polietileno identificado por el color de la resina.
- PE100 con pigmentación anaranjada para la clase de presión hasta PN7. Tubos de HDPE / polietileno identificado por el color de la resina.
- Telecomunicaciones: colores a petición, de acuerdo con la necesidad del cliente. Sin identificación adicional en el Tubo de HDPE (polietileno). Identificación de los tubos de HDPE por el color del tubo de polietileno.
Características y especificaciones:
Fabricado a partir de materias primas de grado de tubería virgen (PE80, PE100).
Excelente corrosión y resistencia química. Inerte a la mayoría de las soluciones ácidas y alcalinas.
Características de alto flujo.
De peso ligero.
Fácil de manejar y transportar.
Excelente flexibilidad combinada con fuerza.
Buena resistencia a la abrasión.
Las paredes internas lisas minimizan las pérdidas por fricción.
Seguro para el suministro de agua potable.
Fabricado según las normas IS-4984, ISO-4427, DIN8074, ASTM D 3035 y BS-6437 en los grados PE-63, PE-80 y PE-100.
Fabricado con tamaños de 20 a 1600 mm a diferentes niveles de presión de 2.5 a 16 kg / cm² (35.5 a 227.5 psi).
Hasta 6 "en longitudes rectas y bobinas. Tamaños más altos solo en longitudes estándar y otras rectas.
Las tuberías de PE se utilizan en una amplia gama de aplicaciones, que incluyen:
Suministro de agua
Irrigación
Minería y Líneas de lodosGrasas
recicladas y recuperadas Transferencia de agua
Servicio de bomberos subterráneos
Drenaje Conductos de
aire comprimido
para perforación direccional
Conexiones de Tuberías HDPE
Conexiones para tuberias HDPE
Acoplamiento Estilo 995
línea integral de productos para unir mecánicamente tuberías HDPE rápido, fácil, económico y seguro.
º Conexión rápida efectuada fácilmente con pernos.
º La tubería se desmonta y se rota fácilmente.
º El peso y el trabajo se unión son menores en comparación con la tubería con Flanges.
º NO hay necesidad de fundir los tubos.
º La instalación puede realizarse en condiciones adversas de clima.
º Cada junta forma una unión.
º No requiere de equipos especializados ni maquinas para su instalación.
Nota:
† Para este diámetro de acoplamiento, consulte por especificaciones.
La presión de trabajo de los acoplamientos está determinada por presión de trabajo de la tubería.
Las indicaciones de los fabricantes de tuberías dependerán del grosor de la pared, la composición de la tubería y la temperatura.
Los acoplamientos estilo 995 están diseñados para utilizarse únicamente con tuberías HDPE. Estos productos no se deberían usar con otros materiales plásticos como PVC.
ESPECIFICACIÓN DE MATERIALES
Carcasa: Fundición Nodular ASTM A-536, Grado 65.45.12
Terminación: Pintura electroestática
Norma: ASTM B-117 (contra corrosión), Esmalte Naranjo.
-Opcional: Electrogalvanizado.
Empaquetadura: EPDM Grado "E"
-Opcional: Nitrilo Grado "T".
Pernos y tuercas: ASTM A-183.
Cuello ovalado electrozincados.
-Opcional: Acero Inoxidable 304 o 316.

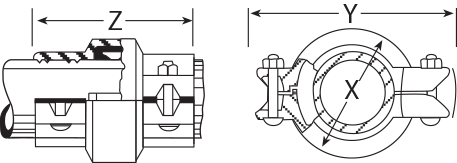

Acoplamiento Estilo 995 en Milimetros.
Los acoplamientos Estilo 995 cuentan con hileras de dientes de sujeción integrales a cada lado de la carcasa, los cuales muerden el tubo de HDPE alrededor de toda la circunferencia y ancho de la carcasa.
Tubería HDPE | Dimensiones mm. | Pernos y Tuercas | Peso Aprox. Kg |
||||
DN mm. |
Deformacion max. mm. |
X mm. |
Y mm. |
Z mm. |
Cant. | Dimens. Pulg. |
|
40 | 40,4 | 60 | 120 | 60 | 2 | 3/8 x 1 7/8 | 1,2 |
50 | 50,5 | 75 | 130 | 73 | 2 | 3/8 x 1 7/8 | 1,5 |
63 | 64,0 | 95,5 | 140,5 | 92 | 2 | 1/2 x 2 3/4 | 1,9 |
75 | 76,0 | 64 | 155 | 98 | 2 | 1/2 x 2 3/4 | 2,2 |
90 | 90,9 | 118 | 166 | 116 | 4 | 1/2 x 2 3/4 | 3,8 |
110 | 111,0 | 145 | 193 | 146 | 4 | 1/2 x 2 3/4 | 5,5 |
125 | 126,5 | 170 | 235 | 150 | 4 | 5/8 x 3 1/4 | 6,3 |
140 | 141,3 | 176 | 240 | 149 | 4 | 5/8 x 3 1/4 | 6,5 |
160 | 161,5 | 195 | 259 | 149 | 4 | 5/8 x 3 1/4 | 7,2 |
180 | 181,8 | 220 | 310 | 152 | 4 | 5/8 x 3 1/4 | 10,2 |
200 | 201,8 | 240 | 313 | 152 | 4 | 5/8 x 3 1/4 | 10,7 |
225 | 227,1 | 265 | 336 | 152 | 4 | 5/8 x 3 1/4 | 11,2 |
250 | 252,3 | 293 | 370 | 165 | 4 | 3/4 x 5 | 18,3 |
280 | 282,6 | 321 | 397 | 165 | 4 | 3/4 x 5 | 20 |
315 | 317,9 | 356 | 432 | 178 | 4 | 7/8 x 5 | 23,4 |
355 | 358,2 | 413 | 478 | 195 | 4 | 7/8 x 5 | 35,6 |
400 | 403,6 | 456 | 564 | 229 | 4 | 1 x 6 1/2 | 46 |
450 | 453,8 | 516 | 614 | 241 | 6 | 7/8 x 5 | 52,2 |
500 | 504,0 | 566 | 665 | 254 | 6 | 7/8 x 5 | 59,8 |
630† |
† Para este diámetro de acoplamiento, consulte por especificaciones.
Acoplamiento Estilo 995 en Pulgadas.
Tubería HDPE | Dimensiones mm. | Pernos y Tuercas | Peso Aprox. Kg |
||||
DN pulg. |
D.EXT mm. |
X mm. |
Y mm. |
Z mm. |
Cant. | Dimens. Pulg. |
|
2 | 60,3 | 92 | 140 | 92 | 2 | 1/2x2 1/2 | 1,6 |
3 | 88,9 | 118 | 165 | 116 | 4 | 1/2x2 3/4 | 3,5 |
4 | 114,3 | 149 | 197 | 146 | 4 | 1/2x2 3/4 | 5,3 |
6 | 168,3 | 203 | 267 | 149 | 4 | 5/8x3 1/4 | 7,4 |
8 | 219,1 | 259 | 330 | 152 | 4 | 5/8x3 1/4 | 11,3 |
10 | 273,1 | 314 | 391 | 165 | 4 | 3/4x5 | 17,0 |
12 | 323,9 | 365 | 441 | 178 | 4 | 7/8x5 | 22,2 |
Accesorios de electrofusión de HDPE
La electrofusión es, con mucho, el método más utilizado para unir tuberías de polietileno de varios diámetros. Los dos extremos de la tubería de polietileno se calientan y presionan juntos mediante un equipo especializado para formar una tubería continua "a prueba de fugas". El tubo de fusión a tope y los accesorios son tan fuertes como el propio tubo y tienen la misma vida útil.
Puhui puede suministrar accesorios de electrofusión de HDPE de diversas especificaciones, desde DN20 mm hasta DN630 mm. Los accesorios de electrofusión de HDPE incluyen: acoplamientos, reductores, te igual, te reductora, codo de 45 grados, codo de 90 grados, cabeza corta, brida, válvula de bola, tapa de extremo, etc. Se puede personalizar según los requisitos. Los accesorios de tubería de HDPE producidos por nuestra empresa son nuevas materias primas PE100 de alta calidad, que se utilizan principalmente para tuberías de HDPE de sistemas de tuberías de agua y petróleo y gas.
Los accesorios de electrofusión de HDPE cumplen totalmente con las normas ISO4427 / AS / NSZ 4130 / BS EN 12201 / SABS.
Los métodos de unión a tope y soldadura son, con mucho, los métodos más comunes para unir tuberías de polietileno de varios diámetros. Los extremos de la tubería de polietileno se calientan y se juntan bajo la presión de un equipo especializado para formar una tubería continua "a prueba de fugas". La fusión de la tubería es tan fuerte como la propia tubería y tiene la misma esperanza de vida.
Puhui puede suministrar accesorios de HDPE en varios tamaños, desde DN63 mm hasta DN1600 mm. Los accesorios de HDPE incluyen: directo, reductor directo, tee igual, tee reductor, codo de 45 grados, codo de 90 grados, brida, placa de brida, válvula de bola, extremo de la tapa, etc. Nuestros accesorios de fusión a tope de HDPE están hechos de materia prima PE100 de alta calidad y se utilizan principalmente en sistemas de tuberías de agua, petróleo y gas de HDPE.
Los accesorios de fusión a tope de HDPE cumplen totalmente con las normas ISO4427 / ISO9001 / AS / NZS 4130 / BS EN 12201 / SABS.
Sistema de Accesorios de Compresión
