Manguera Metálica flexible

Inicio desactivadoInicio desactivadoInicio desactivadoInicio desactivadoInicio desactivado




Manguera metalica acero inox

La empresa se ha especializado en esta línea, haciendo posible la importación de manguera metálica S96 (conocida en la industria como tipo anaconda) y siendo fabricantes de acoples S96, en acero al carbón, acero inoxidable y bronce latón.

Acorsa Peru, importa y distribuye mangueras S96  desde ¼” hasta 12”  de diámetro.

El material en el que está elaborada la manguera es acero inoxidable 321 o 316L y el trenzado es acero inoxidable 304L. Alta flexibilidad y peso mediano.

La manguera metálica flexible se utiliza en cuatro tipos de aplicaciones: para absorber la vibración, para contrarrestar el movimiento regular o constante y  para brindar flexibilidad en las operaciones manuales.

Se realiza el ensamble de mangueras flexometálicas, comenzando con la fabricación de los acoples según las especificaciones del cliente, posteriormente se procede a realizar la soldadura de las puntas, para luego ser sometidas a la inspección de calidad, donde se realiza una rigurosa inspección de fugas, soldaduras precisas y medidas requeridas. Haciendo de las mangueras fabricadas un producto de confianza.

Estas mangueras están diseñadas para aplicaciones donde estén expuestas a vibración, flexiones reducidas, presiones elevadas y temperaturas criogénicas hasta 580 °C.

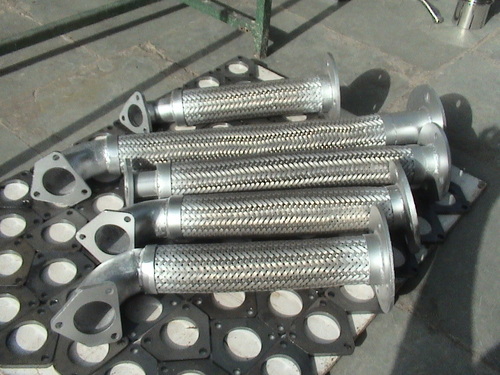

Mangueras en Acero Inoxidable
Ofrece una línea completa de manguera metálica trenzada de acero inoxidable y otras aleaciones en todos los diámetros. El rango de diámetros varía desde 1/4" hasta 16" de diámetro interno. ACORSA PERU, Cuenta con el equipo necesario para la fabricación y diseño de manguera metálica trenzada flexible. El diseño de la manguera metálica le permite trabajar bajo vibración, a su vez brinda una excelente flexibilidad. La funda trenzada evita la elongación de la manguera cuando esta se encuentra bajo presión a la vez que protege el tubo de la manguera.

La manguera trenzada de acero inoxidable brinda una excelente flexibilidad gracias al sistema corrugado del tubo el cual le permite

actuar como un resorte. La manguera recuperara su forma original al retirar la presión que actúa sobre esta. Si la Manguera llega

a ser doblada más allá del radio recomendado la manguera ya no recuperara su forma original y tomara la forma a la cual fue sometida.

Para resolver problemas en las conexiones de bombas cuando existen vibraciones, variaciones de temperatura, desalineamiento, líneas de tubería donde existe expansión y contracción y sistemas en movimiento, la manguera metálica de Accord está específicamente diseñada para corregir estos problemas.





MangueraEste tipo de    manguera se ofrece en tamaños de 6 mm (1 / 4’) a 300 mm (12’). El cuerpo anular corrugado de la manguera proporciona la flexibilidad y presión de fijación central del ensamblaje.







Trenzado

TrenzadoLas mangueras corrugadas no trenzadas tienden a alargarse al presurizarse por encima de cierto nivel. Para impedir que esto ocurra, se cubren con una capa externa de alambre trenzado de acero inoxidable. El trenzado evita la expansión longitudinal de la manguera corrugada y por lo tanto aumenta la fuerza de la presión interna de los muchos pliegues de la manguera.

El trenzado es altamente flexible y sigue de forma precisa los movimientos de la manguera.

Para aumentar aún más los índices de presión, se proporcionan dos o incluso tres capas de trenzado. A no ser que se especifique lo contrario, se suministra el trenzado en alambre de alta tensión de acero inoxidable AISI 304.



EnsamblajeEnsamblaje

Los ensamblajes de los tubos flexibles son planificados, en cuandto a flexibilidad, fortaleza y fiabilidad, de acuerdo con las especificaciones técnicas más exigentes.

Suministramos los tubos flexibles con terminales soldados en varios tipos de materiales con procedimientos de soldadura T.I.G.




Niveles de PresiónNiveles de Presión

La presión de trabajo recomendada en mangueras de tipo B se muestra en la tabla 1. También fabricamos mangueras para una mayor presión de trabajo. Puede usted contactarnos con sus requisitos específicos, proporcionando datos como los detalles completos de las condiciones de trabajo para la vibración, la oscilación o la presión de sacudida. La presión máxima no debe sobrepasar el 50% de la presión de trabajo máxima.



Velocidad de Flujo

Las mangueras de metal flexible corrugada tienen limitaciones en el caso de fluidos con altas velocidades de flujo debido a que una alta velocidad puede causar vibraciones resonantes, que como resultado causan fallos prematuros. Siempre que la velocidad de flujo supere los 50 m / seg. Para gas y los 25 m / seg. Para líquidos se debe utilizar en los ensamblajes de manguera un revestimiento de manguera interlock. Los anteriores valores de velocidad de flujo se reducen en un 50% en ángulos de 90º y en un 25% en ángulos de 45º


Ventajas de las mangueras Metálicas Flexibles

    • Adecuadas para una amplia gama de temperaturas (-270ºC a 700ºC)
    • Compensan la expansión o contratación térmica en el sistema de tuberías.
    • Alta fortaleza física.
    • Resistente al fuego.
    • Resistente a la humedad.
    • Vida más larga.
    • Buenas características de corrosión.
    • Resistente a la abrasión, penetración y daños.
    • Conecta tuberías rígidas mal alineadas, absorbiendo la vibración.
    • Una opción flexible y rápida para tuberías rígidas en espacios de difícil acceso.

Modos de movimientoModos de movimiento

Instalaciones Estáticas
En los casos en que la manguera flexible se utiliza para conectar tuberías mal alineadas y permanecen en una posición estáta.

Flexión Ocasional
En los casos en los que se requiere que la manguera se flexione ocasionalmente.

Flexión constante
En los casos en los que se requiere una continua flexión de la manguera, normalmente en máquinas con movimiento.

Vibración
Alta frecuencia, bajo movimiento de amplitud. Por ejemplo, en un compresor.

TABLA 1: Datos Técnicos

Tabla 1 - Datos Técnicos


Factor de Correccción de Temperatura

Cuando es necesario que las mangueras funcionen a temperaturas más altas, la presión de trabajo mostrada en la tabla 1se debe multiplicar por el factor de corrección. Eso determinara el índice de presión de las mangueras para temperaturas más altas.

TABLA 2: Factor de Correccción de Temperatura

Tabla 2 - Factor de Correccción de Temperatura


Ejemplo

Es necesaria una manguera con diámetro nominal 50 para una temperatura de 200ºC y una presión de trabajo de 19 kg / cm2.

La presión especificada para una manguera de un único alambre trenzado de calibre nominal 50 es según la tabla de 28 kg / cm2.

El factor de corrección a 200ºC es de 0,69. Por lo tanto la presión de trabajo permitida es 28 x 0,69 = 19,32 kg / cm2. Esta cifra es ms alta ´que la presión necesaria,

es decir, 19 kg / cm2, por lo que se recomienda una manguera de un único trenzado.


Perdida de Presión

La perdida de presión en mangueras corrugadas es un 100% más alta que en las tuberías de acero. Esto quiere decir, que en caso de las mangueras corrugadas es necesario un incremento del diámetro del 15% para reducir la perdida de presión a los valores de perdida de presión en tuberías de acero.

Debido a la naturaleza de la perforación de una manguera corrugada, la presión cae a causa de la mayor fricción en comparación con un tamaño de manguera corrugada más uniforme en relación a una tasa de flujo en la que el agua es un fluido. Para utilizar el gráfico, leer en línea base la tasa de flujo requerida. En el punto en que una línea vertical desde el punto seleccionado de la línea base intersecciona con la línea del diámetro nominal se muestra la ciada de la presión en el eje vertical, correspondiente al punto de intersección.

 Instalación

Los ensamblajes de mangueras flexibles de acero inoxidable se deben instalar de la forma correcta para obtener un servicio satisfactorio y una vida más larga. Doblar de forma brusca la zona cerca de la conexión terminal, un montaje con estrés o torcido y una fatiga excesiva son als principales causas de un fallo prematuro de los ensamblajes. En el siguiente gráfico se muestran los modos correctos e incorrectos de instalación.

Instalación


Flexión EstáticaCÁLCULO DE LA LONGITUD MÍNIMA DE MANGUERA PARA INSTALACIONES CON FLEXIÓN

Flexión Estática

Largo total mínimo = L (Estático) + (2 x P)

P – Dimensión de los accesorios terminales

Tabla longitud


TERMINALES

Fabricados en acero al carbono, acero inoxidable o latón, están asegurados con soldadura argón (TIG) o plata a la manguera de acero inoxidable según el tipo de manguera y las condiciones de uso que tendrán para formar un ensamblaje de manguera completo.

Terminales

Mangueras corrugadas flexibles de acero inoxidable

Manguera: Este tipo de manguera se ofrecen en tamaños de 6 mm (1/4') a 300 mm (12'), El cuerpo anular corrugado de la manguera proporciona la flexibilidad y presión de fijación central del ensamblaje.
































Los ensamblajes de los tubos flexibles son planificados, en cuanto a flexibilidad, fortaleza y fiabilidad, de acuerdo con las especificaciones técnicas más exigentes. Suministramos los tubos flexibles con terminales soldados en varios tipos de materiales con procedimientos de soldadura T.I.G.
VENTAJAS DE LAS MANGUERAS METÁLICAS FLEXIBLES
  • Adecuadas para una amplia gama de temperaturas (-270º C a 700º C).
  • Compensan la expansión o contracción térmica en el sistema de tuberias.
  • Alta fortaleza física.
  • Resistente al fuego.
  • Resistente a la humedad.
  • Vida mas larga.
  • Buenas características de corrosión.
  • Resistencia a la abrasión, penetración y daños.
  • Conecta tuberías rígidad mal alineadas, absorviendo la vibración.
  • Una opción flexible y rápida para tuberías rígidas en espacios de dificial acceso.
CUBIERTAS CON PROTECCIÓN EXTERIOR
Algunas acerías requieren una capa extra sobre el trenzado del alambre como proteción añadida para el estrés mecánico, el calor radiante y las salpicaduras de escoria. Se utiliza una cubierta de fibra de vidrio, nómex, vidrio + silicona, etc. o incluso, una manguera interlock de protección.
INSTALACIÓN
Los ensamblajes de mangueras flexibles de acero inoxidable se deben instalar de la forma correcta para obtener un servicio satisfactorio y una vida larga. Doblar de forma brusca la zona cerca de la conexión terminal, un montaje con estrés o torcido y una fatiga excesiva son las principales causas de un fallo prematuro de los ensamblajes. En el siguiente gráfico se muestran lo modos correctos e incorrectos de instalación.




 Manguera metalica acero inox.4


Las mangueras metálicas flexibles son fabricadas con fuelle en aceros inoxidables tipo austeníticos AISI tipo 304, 304L, 316, 316L y 321; normalmente tienen una o dos mallas externas en acero inoxidable 304, que impiden el estiramiento axial del fuelle, por presión interna. Son ideales para aplicaciones dinámicas en donde se necesite conducir un fluido entre un punto estático de la tubería y otro que se mueve; en aplicaciones estáticas, permiten absorber desalineamientos. Las mangueras metálicas flexibles pueden ser usadas en sistemas de alta temperatura y presiones medias, en donde se requiere total hermeticidad.
Nuestro equipo de ingenieros siempre acompaña a los usuarios en el cálculo, selección y montaje correcto de todas lasmangueras metálicas flexibles que suministramos. Para la selección de las mangueras metálicas flexibles, se deben tener en cuenta criterios técnicos como:
- Compatibilidad del material del fuelle con el fluido
-Cálculo de la máxima presión de trabajo, basados en la temperatura de operación y el tipo de aplicación.
- Cálculo de la longitud mínima requerida.
Cumpliendo con lo anterior, la vida útil de una manguera metálica flexible se prolongará por más tiempo.
Ventajas más comunes:
- Amortiguan vibración en tuberías conectadas a equipos rotativos, como bombas, turbinas, compresores, molinos, etc.
- Permiten conducir un fluido entre un punto rígido y uno en movimiento, por ejemplo prensas de vulcanizado, rodillos de vapor, etc.
- Absorben movimientos (axial, lateral y/o angular) causados por la dilatación térmica. Solucionan desalineamientos en tuberías.
El hecho de ser mangueras metálicas flexibles, no significa que puedan reemplazar mangueras de tipo hidráulico para grandes presiones, pueden ser usadas para presiones medias, su resistencia a la presión disminuye a medida que aumenta la temperatura. Por ser de acero inoxidable pueden ser utilizadas con temperatura hasta 500°C. Cuando la aplicación sobrepasa los 500°C se debe recurrir, para la fabricación de los fuelles, a aleaciones especiales tales como Monel®, Inconel®, Hastelloy®

FLEXIBLES Y MANGUERA METÁLICA

Manguera metalica acero inox.5 jpg



Construcción: La manguera metálica posee un tubo anular hidroformado de acero inoxidable AISI 316, el cual es muy flexible.
Exteriormente, puede o no llevar una o mas mallas metálicas (en acero inoxidable tipo AISI 316), dependiendo de la presión de trabajo.
Aplicación:  La manguera metálica, gracias a su construcción en acero inoxidable el cual es resistente a la acción corrosiva de muchos fluidos, sumado al amplio rango de temperatura de trabajo y su excelente absorción de vibraciones. La hacen apropiada a una gran variedad de industrias tales como:
Papeleras y Celulosas, Servicio gases criogénicos, Alimenticia; Servicio de Vapor, Agua caliente y Neumático; Refinerías, Industria Química y farmacéutica, Minería, Pesqueras y Piping.

JUNTAS FLEXIBLES ANTISÍSMICOS

La capacidad de movimiento del Flexible Antisísmico   alcanza los 100 mm (y hasta 600 mm en diseños especiales)




   y se adapta a cualquier instalación con riesgos de movimientos sísmicos.
Ofrece seguridad en las construcciones más críticas, reguardando la integridad de las cañerías e instalaciones.



Junta de Expansión Sísmica V Flex



UW-Flex sísmica Omega conexión Especificaciones mangueras de material
Manguera AISI 321 - 304L Acero Staninless
alambre de la trenza Acero inoxidable AISI 304
conexiones Acero al carbono / acero inoxidable AISI 304 (opcional)
UW-Flex sísmica Omega Especificaciones mangueras de conexión del producto
Diámetro nominal DN25 (1 ") - DN200 (8")
Presión operacional 16 Bar
Temperatura de funcionamiento -80 ºC - 600 ºC
Tipos de conexión Con bridas, soldadura cuello, Ranuras, roscado
UW-Flex Dimensiones y Movimientos

UW-Flex Omage bucle de conexión de la manguera sísmica Dimensiones

DNMovimientos (±) 50 mm (XYZ)Movimientos (±) 100mm (XYZ)
(Mm)(pulgada)A (mm)L (mm)Tol. (Mm)d (mm)A (mm)L (mm)Tol. (Mm)d (mm)
025 1 " 380 520 ± 5 33.7 500 640 ± 5 33.7
032 11/4 " 440 620 ± 5 42.4 550 740 ± 5 42.4
040 11/2 " 470 670 ± 5 48.3 600 800 ± 5 48.3
050 2 " 540 770 ± 5 60.3 690 920 ± 5 60.3
065 21/2 " 600 870 ± 10 76.1 750 1010juntas antisismica ± 10 76.1
080 3 " 680 980 ± 10 88.9 830 1120 ± 10 88.9
100 4 " 800 1210 ± 10 114.3 980 1380 ± 10 114.3
125 5 " 1010 1520 ± 10 139,7 1250 1770 ± 10 139,7
150 6 " 1100 1690 ± 10 168.3 1330 1940 ± 10 168.3
200 8 " 1300 2100 ± 10 219,1 1550 2360 ± 10 219,1
Habilidades de Movimiento sísmico
Posición de conexión sísmicaEl desplazamiento horizontal sísmica
Sísmica desplazamiento verticalSísmica Z eje de desplazamiento
-Flex sísmica Omega conexión Especificaciones mangueras de material
Manguera AISI 321 - 304L Acero Staninless
alambre de la trenza Acero inoxidable AISI 304
conexiones Acero al carbono / acero inoxidable AISI 304 (opcional)
T-Flex sísmica Omega Especificaciones mangueras de conexión del producto
Diámetro nominal DN25 (1 ") - DN200 (8")
Presión operacional 16 Bar
Temperatura de funcionamiento -80 ºC - 600 ºC
Tipos de conexión Con bridas, soldadura cuello, Ranuras, roscado
U-Flex Dimensiones y Movimientos

T-Flex Omage bucle de conexión de la manguera sísmica Dimensiones

DNMovimientos (±) 50 mm (XYZ)Movimientos (±) 100mm (XYZ)
(Mm)(pulgada)A (mm)L (mm)Tol. (Mm)d (mm)A (mm)L (mm)Tol. (Mm)d (mm)
025 1 " 370 155 ± 5 33.7 500 225 ± 5 33.7
032 11/4 " 400 190 ± 5 42.4 530 255 ± 5 42.4
040 11/2 " 430 230 ± 5 48.3 580 295 ± 5 48.3
050 2 " 490 310 ± 5 60.3 630 325 ± 5 60.3
065 21/2 " 550 380 ± 10 76.1 710 405 ± 10 76.1
080 3 " 600 460 ± 10 88.9 760 460 ± 10 88.9
100 4 " 730 620 ± 10 114.3 890 620 ± 10 114.3
125 5 " 830 780 ± 10 139,7 1020 780 ± 10 139,7
150 6 " 960 920 ± 10 168.3 1170 920 ± 10 168.3
200 8 " 1240 1230 ± 10 219,1 1470 1240 ± 10 219,1
XYZ Eje detalles de Habilidades de Movimiento



Compresión Axial - extensión axial (± 50 / ± 100)
Los movimientos del eje X (± 50 / ± 100)Los movimientos del eje Z (± 50 / ± 100)
Los movimientos del eje Y (± 50 / ± 100)



Manguera de fabricación: flexibles de metal Mangueras y forradas


Hacemos productos a medida forrado o mangueras metálicas flexibles a la medida de nuestros clientes. Nuestros fabricantes pueden llenar su pedido dentro de las 24 horas de la manguera.

Nuestros proveedores de manguera ofrecen una amplia variedad de configuraciones de mangueras, conexiones y tamaños. Nuestra planta de manguera de Fabricación en Midland, Michigan tiene cinco soldadores que tienen años de experiencia y son extremadamente precisos y ofrecer un servicio muy rápido .
Llámenos ahora para la fabricación





Arriba: fabricados a medida manguera flexible de metal y configuración de tubería

  • Asamblea pequeña manguera de metal
  • manguera flexible de acero inoxidable
  • manguera de metal flexible
  • Manguera flexible
  • mangueras de acero inoxidable de metal
  • manguera trenzada de acero inoxidable
  • Mangueras metálicas de acero
  • Las mangueras de metal amarillo
  • metálicas y de metales no mangueras
  • conjuntos de manguera de metal
  • Manguera de metal y juntas de expansión
  • ArcFlex metal conjuntos de manguera
  • Fabricante del conjunto de la manguera de metal
  • Diseño de la manguera de metal
  • Manguera de metal Entrega
  • Manguera trenzada del metal
  • manguera de metal
  • fabricación de la manguera de metal
  • Las mangueras de metal envasados
  • Manguera de acero trenzado





































































Inspección de arriostramientos longitudinales y transversales de las instalaciones de agua potable, electricidad y alcantarillado. Asesoramiento e inspección de las uniones flexibles entre edificio aislado y no aislado.





FLEXIBLES ANTISÍSMICOS
La capacidad de movimiento del Flexible Antisísmico  alcanza los 100 mm (y hasta 600 mm en diseños especiales) y se adapta a cualquier instalación con riesgos de movimientos sísmicos.
Ofrece seguridad en las construcciones más críticas, reguardando la integridad de las cañerías e instalaciones.




JUNTAS ANTISISMICA U FLEX 1




Juntas antisismicas 5

 Junta de Expansión Sísmica U Flex  JUNTAS ANTISISMICA U FLEX 14  JUNTAS ANTISISMICA U FLEX 10


 MANGUERAS METALICA FLEXIBLE CON TERMINALES






 JUNTAS DE EXPANSIÓN 39  JUNTAS DE EXPANSIÓN 32    JUNTAS DE EXPANSIÓN 39

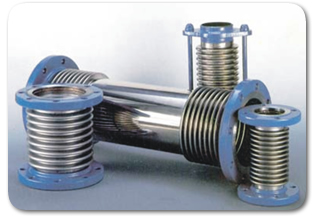

Juntas de Expansión

Las juntas de expansión cumplen la función de compensar axialmente la dilatación o contracción lineal de cañerías expuestas al paso de fluidos “calientes” o “fríos” (criogénicos).
“La dilatación lineal , no depende de la sección , solo de la temperatura”.
La instalación de juntas de expansión en una cañería expuesta a cambios de temperatura, significa la liberación de la fuerza de reacción axial hacia los anclajes o puntos fijos.
 Junta Expansión Doble fuelle 2 canales
Construcción:
- fuelle de acero inoxidable pre-estirado o pre-comprimido (refrigeración)
- varillas distanciadoras solidarias a los extremos bridados (series 150 o 300) o cuellos para soldar
- caño guía interior de acero inoxidable (absorbe cargas laterales, evita turbulencias y acumulación de suciedad debido al corrugado del fuelle)
A medida que aumenta el largo del fuelle, se torna inestable bajo presión interna, por lo que recomendamos dos o más juntas de expansión en reemplazo de una larga







 Fuelles de acero inoxidable ::


Amortiguadores de vibración.
Juntas de dilatación.

:: Caños flexibles metálicos:: :: Juntas de expansión de caucho ::

 ACORSA PERU  ofrece una linea completa de manguera metalica trenzada de acero inoxidable y otras aleaciones en todos los diametros. Manejamos estandar 316 acero inoxidable. Acero 304, 321 y Monel. El rango de diametros varia desde 1/4" hasta 16" de diametro interno. aCOR cuenta con el equipo necesario para la fabricacion y diseño de manguera metalica trenzada flexible. El diseño de la manguera metalica le permite trabajar bajo vibración, a su vez brinda una excelente flexibilidad. La funda trenzada evita la elongación de la manguera cuando esta se encuentra bajo presión a la vez que proteje el tubo de la manguera. La manguera trenzada de acero inoxidable brinda una excelente flexibilidad gracias al sistema corrugado del tubo el cual le permite actuar como un resorte. La manguera recuperara su forma original al retirar la presion que actua sobre esta. Si la Manguera llega a ser doblada mas alla del radio recomendado la manguera ya no recuperara su forma original y tomara la forma a la cual fue sometida. Para resolver problemas en las conexiones de bombas cuando existen vibraciones, variaciones de temperatura, desalineamiento, lineas de tuberia donde existe expansión y contracción y sitemas en movimiento, la manguera metalica de Acorsaestá especificamente diseñada para corregir estos problemas.

 DSC01742  tf6  Tf1  Mangueras metalicas flexibles

 Manguera-metalica  manguera metalica flexible - metal flexible hose  100_0786 copia  Mangueras metalicas flexibles


Juntas de Expansion Metálicas
Estos productos estan diseñados para resistir temperaturas mas elevadas, presión y exposición a quimicos, la dilatación térmica, el movimiento de equipos y las vibraciones o pulsaciones de presión pueden generar movimientos en un sistema de tuberías. Cuando este movimiento no es absorvido por el sistema en si una junta de expansión es la solución perfecta.
